Крейт инверторов Smart-M (КИ) – система бесперебойного питания с наращиваемой конфигурацией мощностью от 2,5 до 30 кВА.

Основная функция -  преобразование входного нестабилизированного напряжения однофазного переменного или постоянного тока в выходное стабилизированное напряжение однофазного или трехфазного переменного тока.

Инверторная система Smart-M совместно с зарядно-выпрямительным устройством на основе источников питания ВИП 4000/220 АК(RS) образуют систему для построения и производства бесперебойного шкафного электротехнического оборудования.

Состав

Крейт инверторов Smart-M состоит из корзины инверторов ВРАТ.577.00.00 (далее — корзина), контроллера ИВА ВРАТ.474.00.00 и инверторов модульных ИМ2500/220 ВРАТ.468.00.00 (далее — ИМ).

1. Крейт инверторов Smart-M

Максимальная выходная мощность крейта зависит от количества установленных ИМ и при номинальном входном напряжении составляет не менее: при одном ИМ — 2,5 кВА (2 кВт), при двух — 5 кВА (4 кВт), при трёх — 7,5 кВА (6 кВт), при четырёх — 10 кВА (8 кВт).

Для увеличения мощности допускается параллельное подключение КИ. Один или несколько КИ, подключённых параллельно, образуют инверторную систему однофазную или трёхфазную. Максимальное количество ИМ в системе — 12 (двенадцать). Одной системе требуется один контроллер ИВА.

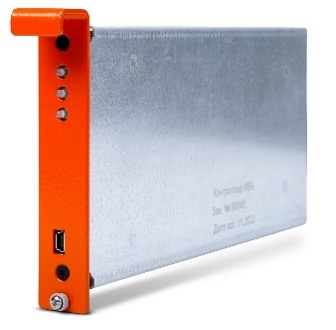

2. Контроллер ИВА

Контроллер обеспечивает:
- Мониторинг аварийных сигналов;
- Запись последних 200 событий в журнал сообщений. Новая запись замещает самую раннюю (принцип FIFO);
- Три аварийных сигнала: «срочный», «несрочный», «сигнал пользователя»;
- Два цифровых входа;
- Два внешних интерфейса RS-485 протокола Modbus RTU (MASTER, SLAVE) для связи с внешней системой и панелью оператора;
- Две внутренние шины CAN;
- Гнездо USB-В на лицевой панели для подключения компьютера пользователя.

Технические характеристики
