Зарядно-выпрямительное устройство Базовая система выпрямителей (ЗВУ БСВ) – это модульное устройство, которое преобразует переменный ток в постоянный, обеспечивает качественный заряд аккумуляторной батареи (АБ) и стабильное питание электроприёмников постоянного тока. Совместно с АБ ЗВУ образует источник бесперебойного питания постоянного тока, предназначенный для поддержания непрерывности питания постоянным током электроприёмников в случае отказа источника энергоснабжения.

ЗВУ включает в себя: источники питания серии ВИП, защитно-коммутационную аппаратуру, систему контроля и управления.

Уровень резервирования и мощность устройства можно нарастить с помощью дополнительных модулей.

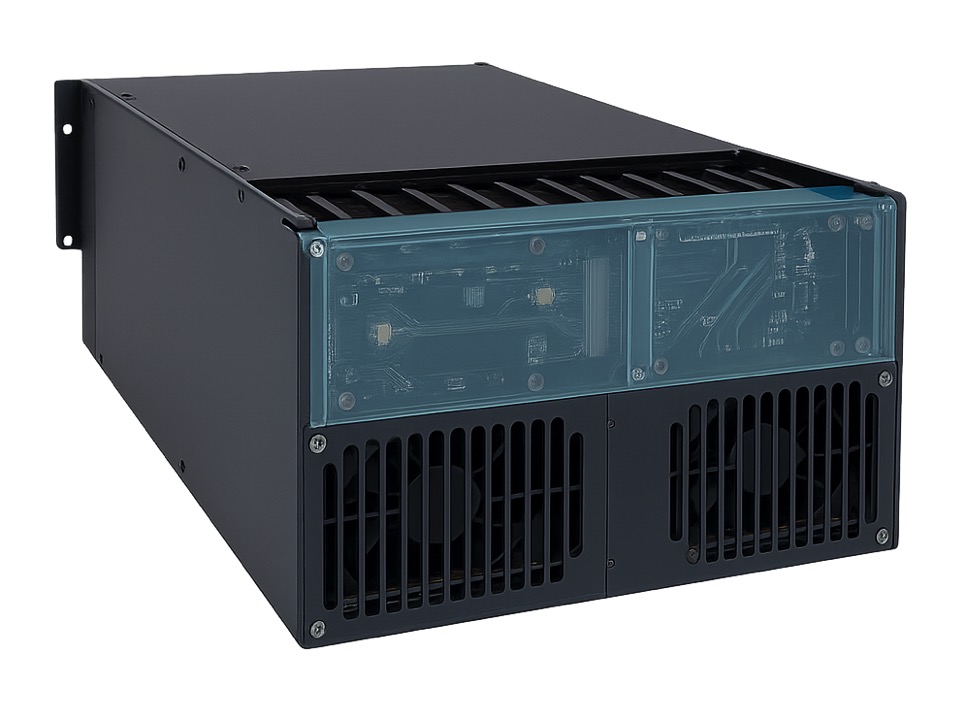

Конструктивно ЗВУ представляет собой самостоятельный узел и размещается в прочном металлическом корпусе, предназначенном для установки в монтажный шкаф 19”. ЗВУ оснащено системой принудительного воздушного охлаждения.

Наличие сенсорного ЖК-дисплея на панели управления, который обеспечивает отображение системы постоянного тока в виде мнемосхемы, а также позволяет изменять параметры системы и выдавать управляющие команды без использования специальных технических средств.

Основные функции ЗВУ¶

1. Стабилизация выходного напряжения;
2. Токоограничение при перегрузке;
3. Контроль параметров АБ;
4. Защита АБ;
5. Защита электроприёмников от перенапряжения;
6. Авторестарт;
7. Архивация данных;
8. Респределение нагрузки;
9. Информационный обмен с системой АСУ ТП верхнего уровня;
10. Самодиагностика и диагностика систем постоянного тока;
11. Постоянный подзаряд  АБ(буферный режим);
12. Автономный режим работы;
13. Защита АБ от глубокго разряда;
14. Ускоренный заряд АБ (бустерный режим);
15. Ручной заряд;
16. Оценка остаточной ёмкости АБ;
17. Проверка целостности цепей АБ.
